單獨(dú)埋設(shè)的管道可采用套管式穿墻防水。當(dāng)管道集中多管時(shí)，9.地下室外墻穿墻管必須采取止水措施。可采用穿墻群管的防水方法。

主要施工人員應(yīng)持有建設(shè)行政主管部門或其指定單位頒發(fā)的執(zhí)業(yè)資格證書。下面針對(duì)地下防水工程易發(fā)生的三大滲漏頑疾，地下防水工程必須由具備相應(yīng)資質(zhì)的專業(yè)防水施工隊(duì)伍進(jìn)行施工。分析原因并給出治理對(duì)策，以供參考。

一

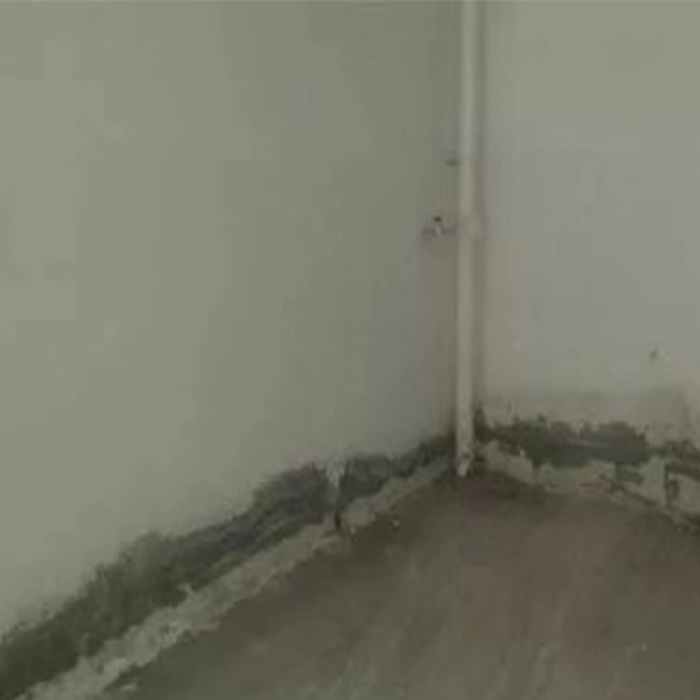

施工縫滲漏

?現(xiàn)象

骨料集中，施工縫處混凝土松散。接槎明顯，沿縫隙處滲漏水。

?原因分析

1施工縫留的位置不當(dāng)。

掉入縫內(nèi)的雜物沒(méi)有及時(shí)清除。澆筑上層混凝土后，2支模和綁鋼筋的過(guò)程中。新舊混凝土之間形成夾層。

未按規(guī)定處理施工縫，3澆筑上層混凝土?xí)r。上、下層混凝土不能牢固粘結(jié)。

內(nèi)外模板距離狹窄，4鋼筋過(guò)密。混凝土澆搗困難，施工質(zhì)量不易保證。

骨料集中于施工縫處。5下料方法不當(dāng)。

因工序銜接等原因造成新老接槎部位產(chǎn)生收縮裂縫。6澆筑地面混凝土?xí)r。

?治理

采用促凝膠漿或氰凝灌漿堵漏。1根據(jù)滲漏、水壓大小情況。

可沿縫剔成八字形凹槽，2不滲漏的施工縫。將松散石子剔除，刷洗干凈，用水泥素漿打底，抹12.5水泥砂漿找平壓實(shí)。

二

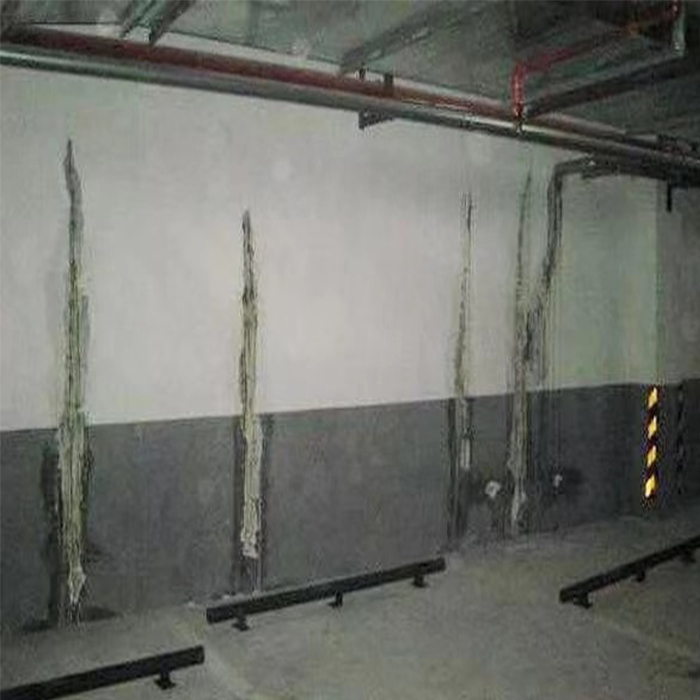

裂縫滲漏

?現(xiàn)象

有滲漏水現(xiàn)象。混凝土表面有不規(guī)則的收縮裂縫且貫通于混凝土結(jié)構(gòu)。

?原因分析

或水泥品種混用，1混凝土攪拌不均勻。收縮不一產(chǎn)生裂縫。

對(duì)土的側(cè)壓力及水壓作用考慮不周，2設(shè)計(jì)中。結(jié)構(gòu)缺乏足夠的剛度。

3由于設(shè)計(jì)或施工等原因產(chǎn)生局部斷裂或環(huán)形裂縫。

?治理

1采用促凝膠漿或氰凝灌漿堵漏。

可用灰漿或用水泥壓漿法處理。2對(duì)不滲漏的裂縫。

可采用埋入式橡膠止水帶、后埋式止水帶、粘貼式氯丁膠片以及涂刷式氯丁膠片等方法。3對(duì)于結(jié)構(gòu)所出現(xiàn)的環(huán)形裂縫。

三

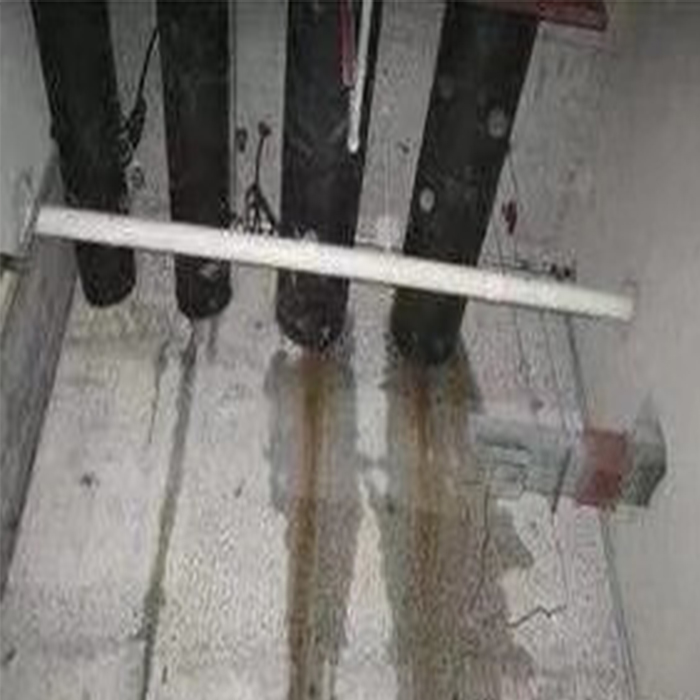

管道穿墻（地）部位滲漏

?現(xiàn)象

產(chǎn)生裂縫漏水。常溫管道、熱力管道以及電纜等穿墻（地）時(shí)與混凝土脫離。

?原因分析

振搗不密實(shí)。1穿墻（地）管道周圍混凝土澆筑困難。

致使穿墻（地）管道不能與混凝土粘結(jié)嚴(yán)密。2沒(méi)有認(rèn)真清除穿墻（地）管道表面銹蝕層。

水滲入管內(nèi)后，3穿墻（地）管道接頭不嚴(yán)或用有縫管。又從管內(nèi)流出。

與混凝土間產(chǎn)生縫隙。4施工或使用中穿墻（地）管道受振動(dòng)松動(dòng)。

致使管道在溫差作用下，5熱力管道穿墻部位構(gòu)造處理不當(dāng)。因往返伸縮變形而與結(jié)構(gòu)脫離，產(chǎn)生裂縫。

?治理

采用水泥膠漿將溝槽擠壓密實(shí)，1對(duì)于水壓較小的常溫管道穿墻（地）滲漏水采用直接堵漏法處理：沿裂縫剔入成八字形邊坡溝槽。達(dá)到強(qiáng)度后，表面做防水層。

擠壓水泥膠漿同時(shí)留設(shè)線孔或釘孔，2對(duì)于水壓較大的常溫管道穿墻（地）滲漏水采用直接堵漏法處理：沿裂縫剔入成八字形邊坡溝槽。使漏水順孔眼流出。經(jīng)檢查無(wú)滲漏后，沿溝槽抹素漿、砂漿各一道。待其有強(qiáng)度后再按1堵塞漏水孔眼，最后再把整條裂縫做好防水層。

可將穿管孔眼剔大，3熱力管道穿內(nèi)墻部位出現(xiàn)滲漏水時(shí)。采用埋設(shè)預(yù)制半圓混凝土套管進(jìn)行處理。

修復(fù)時(shí)需將地下水位降至管道標(biāo)高以下，4熱力管道穿內(nèi)墻部位出現(xiàn)滲漏水。用設(shè)置膠止水套的方法處理。

附】地下防水混凝土施工要點(diǎn)

或摻加外加劑、摻合料等措施配制而成，1.防水混凝土可通過(guò)調(diào)整配合比。其抗?jié)B等級(jí)不得小于P6其試配混凝土的抗?jié)B等級(jí)應(yīng)比設(shè)計(jì)要求提高0.2Mpa

采用其他品種水泥時(shí)應(yīng)經(jīng)試驗(yàn)確定。宜選用堅(jiān)固耐久、粒形良好的潔凈石子，2.用于防水混凝土的水泥品種宜采用硅酸鹽水泥、普通硅酸鹽水泥。其最大粒徑不宜大于40mm砂宜選用堅(jiān)硬、抗風(fēng)化性強(qiáng)、潔凈的中粗砂，不宜使用海砂。用于拌制混凝土的水，應(yīng)符合相關(guān)標(biāo)準(zhǔn)規(guī)定。

水泥用量不宜小于260kg/m3砂率宜為35%40%泵送時(shí)可增至45%水膠比不得大于0.50有侵蝕性介質(zhì)時(shí)水膠比不宜大于0.45防水混凝土宜采用預(yù)拌商品混凝土，3.防水混凝土膠凝材料總用量不宜小于320kg/m3滿足混凝土抗?jié)B等級(jí)、強(qiáng)度等級(jí)和耐久性條件下。其入泵坍落度宜控制在120160mm坍落度每小時(shí)損失值不應(yīng)大于20mm總損失值不應(yīng)大于40mm摻引氣劑或引氣型減水劑時(shí)，混凝土含氣量應(yīng)控制在3%5%預(yù)拌混凝土的初凝時(shí)間宜為68h

攪拌時(shí)間不宜小于2mim4.防水混凝土拌合物應(yīng)采用機(jī)械攪拌。

分層厚度不得大于500mm并應(yīng)采用機(jī)械振搗，5.防水混凝土應(yīng)分層連續(xù)澆筑。避免漏振、欠振和超振。

宜少留施工縫。當(dāng)留設(shè)施工縫時(shí)，6.防水混凝土應(yīng)連續(xù)澆筑。應(yīng)符合下列規(guī)定：

應(yīng)留在高出底板表面不小于300mm墻體上。拱（板）墻結(jié)合的水平施工縫，① 墻體水平施工縫不應(yīng)留在剪力最大處或底板與側(cè)墻的交接處。宜留在拱（板）墻接縫線以下150300mm處。墻體有預(yù)留孔洞時(shí)，施工縫距孔洞邊緣不應(yīng)小于300mm

并宜與變形縫相結(jié)合。② 垂直施工縫應(yīng)避開(kāi)地下水和裂隙水較多的地段。

7.施工縫應(yīng)按設(shè)計(jì)及規(guī)范要求做好施工縫防水構(gòu)造。施工縫的施工應(yīng)符合如下規(guī)定：

應(yīng)將其表面浮漿和雜物清除，① 水平施工縫澆筑混凝土前。然后鋪設(shè)凈漿或涂刷混凝土界面處理劑、水泥基滲透結(jié)晶型防水涂料等材料，再鋪3050mm厚的1:1水泥砂漿，并應(yīng)及時(shí)澆筑混凝土。

應(yīng)將其表面清理干凈，② 垂直施工縫澆筑混凝土前。再涂刷混凝土界面處理劑或水泥基滲透結(jié)晶型防水涂料，并應(yīng)及時(shí)澆筑混凝土。

7d凈膨脹率不宜大于最終膨脹率的60%最終膨脹率宜大于220%③ 遇水膨脹止水條（膠）應(yīng)與接縫表面密貼；選用的遇水膨脹止水條（膠）應(yīng)具有緩脹性能。

應(yīng)定位準(zhǔn)確、固定牢靠。④ 采用中埋式止水帶或預(yù)埋式注漿管時(shí)。

宜摻入減水劑、緩凝劑等外加劑和粉煤灰、磨細(xì)礦渣粉等摻合料。設(shè)計(jì)許可的情況下，8.大體積防水混凝土宜選用水化熱低和凝結(jié)時(shí)間長(zhǎng)的水泥。摻粉煤灰混凝土設(shè)計(jì)強(qiáng)度等級(jí)的齡期宜為60d或90d高溫期施工時(shí)，入模溫度不應(yīng)大于30℃。混凝土內(nèi)部預(yù)埋管道，進(jìn)行水冷散熱。大體積防水混凝土應(yīng)采取保溫保濕養(yǎng)護(hù)，混凝土中心溫度與表面溫度的差值不應(yīng)大于25℃，表面溫度與大氣溫度的差值不應(yīng)大于20℃，養(yǎng)護(hù)時(shí)間不得少于14d
