1施工準備 1模板施工方案及配模計劃齊全，并進行交底；模板按照放樣尺寸制作；拼接相鄰兩模板表面高低差控制在2mm以內， 2使用材料必須滿足方案及規范要求，模板應涂刷脫模劑，編號分類堆放，二次周轉使用前必須清理干凈； 3使用機具準備到位。

1.柱模板

施工工藝流程

1施工準備

1模板施工方案及配模計劃齊全，并進行交底；模板按照放樣尺寸制作；拼接相鄰兩模板表面高低差控制在2mm以內，

2使用材料必須滿足方案及規范要求，模板應涂刷脫模劑，編號分類堆放，二次周轉使用前必須清理干凈；

3使用機具準備到位。

2彈柱邊線及控制線

工藝說明

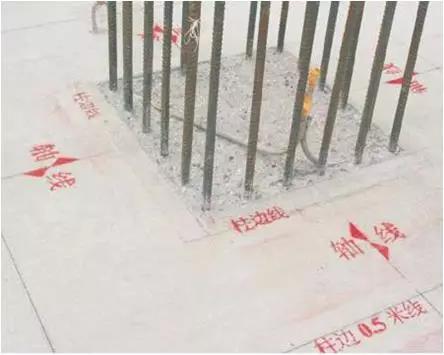

1按圖紙要求彈出橫豎向軸線、柱子邊線及控制線；

2柱軸線部位可采用紅色邊長50mm△”標記，并標記“軸線”二字；

3柱邊線采用墨線沿設計柱邊位置彈出框線；邊框線宜兩端各延長不少于20cm,備做吊線檢查使用；

4柱邊線向外偏移500mm處用墨線平行于柱邊線彈柱控制線。

3剔鑿混凝土表面浮漿

工藝說明

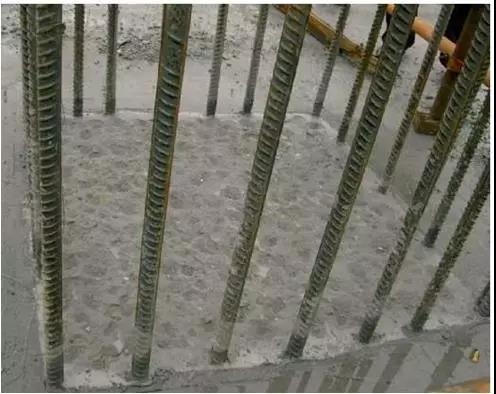

1柱根鑿毛，首先剔除柱邊線范圍內的砼浮漿，直至露出均勻的石子；

2鑿毛深度不小于5mm應將剔鑿點間距控制在20~30mm以內，鑿毛應覆蓋柱邊線內全部范圍；

3剔除的浮漿殘渣及時清理，并用水沖洗干凈。

4應經過監理和業主檢查驗收

4彈柱邊線及控制線

工藝說明

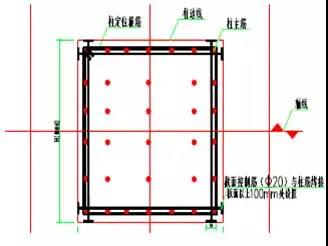

支模前先在墻柱輪廓線外200mm位置彈出墻柱控制線，用來復核墻柱支模。按放出的柱邊線焊接?20內截面控制筋，每個方向兩根。直徑同箍筋，設置于柱模上中下三道）或者在放出的柱邊線的柱四個角鉆孔打入限位筋。

5安裝柱模板

工藝說明

1按放線位置先釘好壓腳板再安裝柱模板；

2柱子兩垂直向加斜拉頂撐；

3柱根部縫隙封堵到位，也可采用砂漿將柱根部外圍封堵，不宜采取下壓海綿條或其他雜物塞填等形式；

4柱子截面內部尺寸控制在+4-5mm以內。

6安裝柱箍

工藝說明

1柱箍材料選擇應根據模板施工方案進行確定；

2柱箍間距應符合方案設計要求、并加固牢靠；

3柱箍安裝應保證其水平，單邊長度超過500mm柱應考慮設計對拉螺桿加強，對拉螺栓直徑應通過計算確定，螺桿扭矩值符合方案要求。

7校正垂直度、柱模板驗收

工藝說明

1檢查垂直度前首先對其控制線進行復核，再進行垂直度檢查。

2模板拼縫嚴密，相鄰兩模板表面高低差控制在2mm以內；

3層高≤5m時垂直度偏差控制在6mm以內，層高＞5m時，垂直度控制在8mm以內；

4模板柱箍和對拉螺桿符合設計要求,對拉螺桿間距不大于500mm

5柱根部封堵符合要求。

2.梁模板
施工工藝流程

8施工準備工作(彈軸線及定位線)

1模板施工方案及配模計劃齊全，并進行交底；模板按照放樣尺寸制作；

2使用材料必須滿足方案及規范要求，模板應涂刷脫模劑，分類堆放，并清理干凈；

3使用機具準備到位。

4柱子上彈出軸線、梁位置及水平線，軸線允許偏差5mm梁截面尺寸線允許偏差+4mm-5mm

9梁板滿堂架搭設

工藝說明

1架體搭設應符合規范及模板設計專項施工方案要求；

2梁下支柱支承在基土面上時，應對基土平整夯實，滿足承載力要求，并在立桿底加設厚度≮100mm硬木墊板或混凝土墊板等有效措施，確保混凝土在澆筑過程中不會發生支撐下沉。

3支架立桿的垂直度偏差不宜大于5/1000,且不應大于100mm

4立桿底部的水平方向上應按縱下橫上的次序設置掃地桿。

10安裝梁底模

工藝說明

1根據圖紙計算出梁底小橫桿標高，并固定牢固；

2梁底模安裝前先釘柱頭模板，底模安裝時需拉線找平，梁跨度≥4m時，應按規范要求起拱，起拱高度宜為梁跨度的1/1000~3/1000起拱順序：先主梁起拱后次梁起拱；

3模板支設完成后，應對梁底模板標高進行復核。

11安裝梁側模

工藝說明

1梁側模制作高度應根據梁高及樓板厚度確定；

2支模宜遵循邊模包底模的原則；

3梁側模板須拉線安裝；

4如遇到梁高超過650mm時，側模板安裝先安裝一邊，等梁鋼筋綁扎完畢后再進行另一側梁模板的安裝，有效安排工序先后情況，以滿足施工要求

12側模加固及梁模板驗收

工藝說明

1梁高超過600mm時，梁側模宜加穿梁螺栓加固；

2梁側模必須有壓腳板、斜撐，拉線通直后將梁側釘牢；

3梁側模板應垂直，梁內截面尺寸偏差應控制在+4-5mm內；

4梁模板加固方式符合模板施工方案。

3.模板安裝其它要求
1柱模板安裝

工藝說明:按圖紙尺寸制作柱側模板后，測放好柱的位置線，釘好壓腳板后再安裝柱模板，兩垂直向加斜拉頂撐。柱模安裝完成后，應全面復核模板的垂直度、對角線斜拉長度差及截面尺寸等項目。柱模板支撐必須牢固，預埋件、預留孔洞嚴禁漏設且必須準確、穩勞。

2梁模板安裝

工藝說明:當梁高超過600mm時，梁側模須必須采用對拉螺桿加固，梁下必須設單獨立桿并與支模架有機連接，且連接點數不少于兩處。

3邊梁模板安裝

工藝說明：邊梁支模體系嚴禁與外架連接。

4板模板安裝

工藝說明:根據立桿支撐位置圖放線，保證每層立桿都在同一條垂直線上，應確保上下支撐在同一豎向位置上。對需起拱的模板，應先支好模板，然后將跨中的可調支托絲扣向上調動，調到要求的起拱高度。

5剪力墻模板安裝

工藝說明：剪力墻外墻模板安裝時，需預留老螺桿并貼海綿膠，防止上下層接茬處錯臺及漏漿。內墻墻根處為防止爛根，模板下部外側采用砂漿封堵。
